Au sujet de nous
China Guangdong Wotech Renewable Energy & Technology Co., Ltd.
Guangdong Wotech Renewable Energy & Technology Co., Ltd.
Guangdong Wotech Renewable Energy & Technology Co., Ltd. (ci-après dénommée Wotech) a été fondée en 2005, intégrant la recherche et le développement, la fabrication, la commercialisation,et service après-vente des pompes à chaleur. FOSHAN SHUNDE HUAMING RENEABLE ENERGY&TECHNOLOGY CO., LTD. (ci-après dénommée DUHM) est une filiale de Wotech,a été fondée en 2011.Nous combinons les énergies renouvelables avec les nouvelles technologies pour offrir des solutions efficaces afin de créer ensemble un a
voir plus
demandez un devis
01
Une qualité élevée
100% d'inspection des matériaux entrants, test de ligne de production, test aléatoire et test sur le terrain Utilisation de matériaux et de pièces détachées de marque reconnue.
02
Développement
Plus de 19 ans d'expérience en pompe à chaleur avec plus de 35 ingénieurs R&D Nous pouvons coopérer pour développer les produits dont vous avez besoin.
03

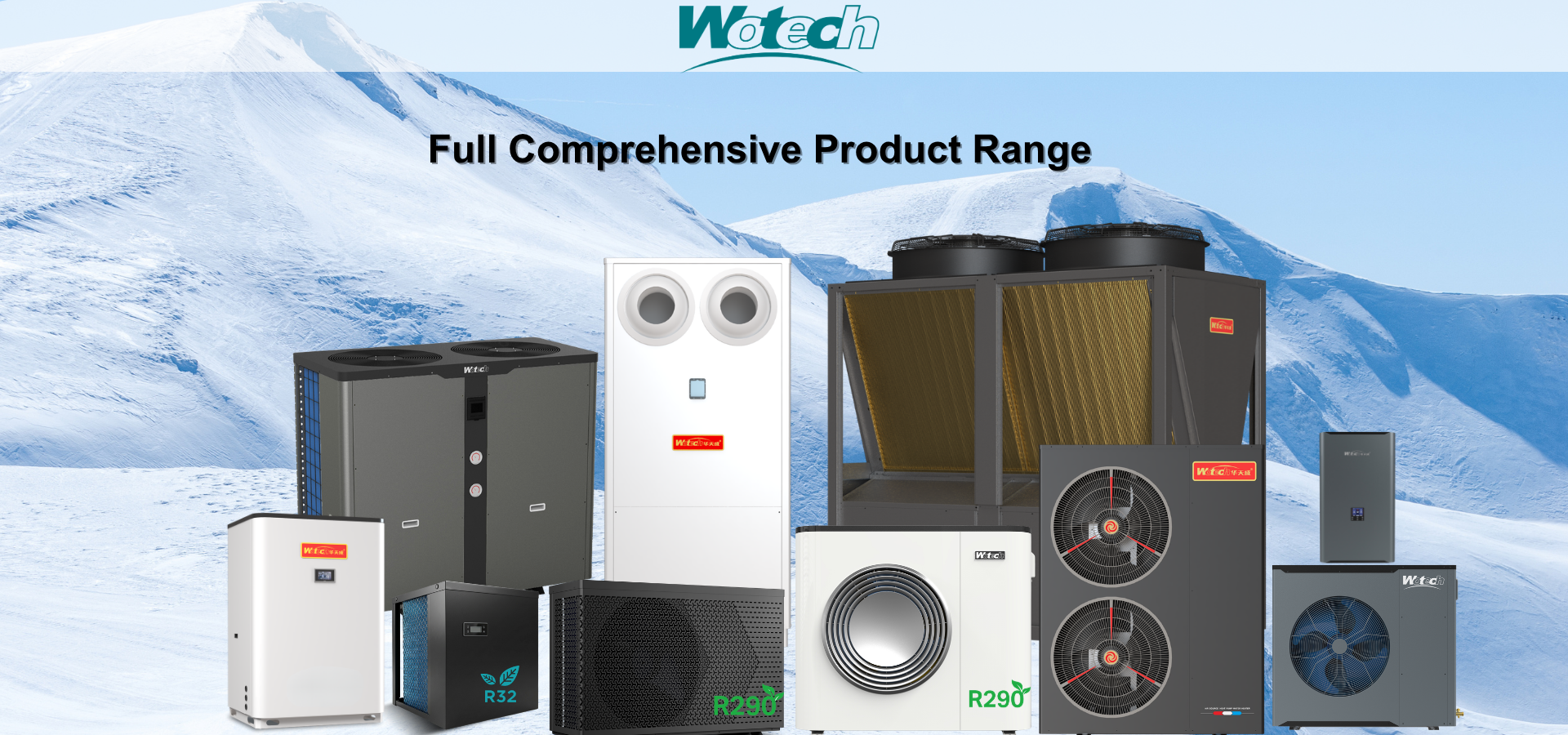

Produits manufacturés
3 bases de fabrication, capacité quotidienne de plus de 800 unités de pompes à chaleur Nous pouvons fabriquer des pompes à chaleur qualifiées au-delà de votre demande.
04
100% SERVICE
En vrac et en petits emballages sur mesure, FOB, CIF, DDU et DDP. Laissez-nous vous aider à trouver la meilleure solution pour toutes vos préoccupations.
société.img.alt
news_bg

dernières nouvelles

Dernières nouvelles de l'entreprise Réservoir d'expansion vs. Réservoir tampon vs. Réservoir de stockage thermique – Partie 5 : Nettoyage et entretien du réservoir d'eau comme nouvelle opportunité commerciale
2026-11-20

Réservoir d'expansion vs. Réservoir tampon vs. Réservoir de stockage thermique – Partie 5 : Nettoyage et entretien du réservoir d'eau comme nouvelle opportunité commerciale

Vase d'expansion, réservoir tampon ou réservoir de stockage thermique – Partie 5 : Le nettoyage et l'entretien des réservoirs d'eau en tant que nouvelle opportunité commerciale Comment un bon entretien des réservoirs d’eau améliore l’efficacité, la fiabilité et les revenus de service à long terme du système de pompe à chaleur Dans les quatre articles précédents de cette série technique, nous avons abordé les fonctions, les principes de fonctionnement, les applications, le dimensionnement, la conception et l'installation des vases d'expansion, des réservoirs tampons et des réservoirs de stockage thermique dans les systèmes de pompes à chaleur air-eau. Cependant, même un système de pompe à chaleur bien conçu ne peut pas maintenir indéfiniment ses performances d’origine sans un entretien adéquat. La détérioration de la qualité de l’eau, l’accumulation de sédiments, la corrosion, les filtres obstrués, les connexions desserrées et l’isolation endommagée peuvent progressivement réduire les performances du système, augmenter la consommation électrique et compromettre la fiabilité des équipements. Malheureusement, l'entretien des réservoirs d'eau est souvent négligé après l'installation et la mise en service. Pour les entrepreneurs en CVC, les distributeurs et les installateurs de pompes à chaleur, cela représente à la fois un défi technique et une opportunité commerciale précieuse. Le nettoyage régulier des réservoirs d’eau et l’entretien du système hydronique peuvent aider à restaurer les performances du système, à réduire les coûts d’exploitation évitables, à prolonger la durée de vie des équipements et à générer des revenus récurrents en matière de service après-vente. 1. Pourquoi l’entretien des réservoirs d’eau est-il important dans les systèmes de pompe à chaleur ? Un ballon tampon ou ballon de stockage thermique n’est pas simplement un récipient rempli d’eau. Il s’agit d’un élément fonctionnel important de l’ensemble du système de chauffage et de refroidissement hydronique. Son état influence directement : Circulation de l'eau et stabilité hydraulique. Efficacité du transfert de chaleur. Conditions de fonctionnement de la pompe à chaleur. Comportement du cycle du compresseur. Performances de dégivrage. Fiabilité de la pompe de circulation. Confort de chauffage et de climatisation intérieur. Coûts d'exploitation à long terme. Lors d'un fonctionnement prolongé, divers contaminants peuvent s'accumuler à l'intérieur du réservoir d'eau et des canalisations connectées. Même lorsqu'un système de chauffage fonctionne comme un circuit hydraulique fermé, une contamination peut toujours se produire en raison de débris d'installation, de corrosion, de pénétration d'oxygène, d'une chimie de l'eau inappropriée et d'eau d'appoint répétée. Si ces problèmes sont ignorés, un système de pompe à chaleur qui fonctionnait bien à l’origine peut progressivement devenir inefficace. La pompe à chaleur elle-même peut toujours fonctionner normalement, mais le système hydraulique peut ne plus être capable de fournir la capacité de chauffage ou de refroidissement requise. 2. Quelles sont les causes de la contamination du réservoir d’eau et du système hydronique ? Comprendre les sources de contamination est la première étape vers une maintenance préventive efficace. 2.1 Dépôts minéraux et calcaire L'eau peut contenir des minéraux dissous, notamment du calcium et du magnésium. Dans certaines conditions chimiques et de température de l’eau, ces minéraux peuvent former des dépôts durs sur les surfaces de transfert de chaleur et à l’intérieur des composants hydrauliques. Les conséquences potentielles comprennent : Résistance thermique accrue. Performances réduites de l’échangeur de chaleur. Passages d'eau restreints. Résistance hydraulique accrue. Températures de l’eau requises plus élevées. Augmentation de la consommation d'énergie. La formation de calcaire est généralement plus importante dans les systèmes exposés à de fréquents réapprovisionnements en eau douce ou à des températures de fonctionnement élevées. Un système en boucle fermée correctement scellé et traité devrait subir moins d’accumulation continue de minéraux qu’un système ouvert ou fréquemment réapprovisionné. 2.2 Boues de rouille et de magnétite Les systèmes contenant des composants en acier au carbone, des radiateurs en fonte, des canalisations en acier ou d'autres matériaux ferreux peuvent subir une corrosion interne. Des produits de corrosion peuvent circuler dans le système hydraulique et s'accumuler à l'intérieur : Réservoirs tampons. Réservoirs de stockage thermique. Pompes de circulation. Échangeurs de chaleur à plaques. Ventilo-convecteurs. Collecteurs de chauffage au sol. Vannes de contrôle. Crépines et filtres en Y. La magnétite, un produit courant de corrosion de l'oxyde de fer, apparaît souvent sous forme de fines boues noires. À mesure que la contamination augmente, la résistance hydraulique du système peut également augmenter, réduisant ainsi le débit d'eau disponible. L'installation d'un séparateur de saletés magnétique approprié peut aider à capturer les particules ferreuses avant qu'elles n'atteignent les composants sensibles. 2.3 Débris d'installation Les systèmes de pompes à chaleur nouvellement installés ne sont pas nécessairement propres. Pendant la construction et l'installation, des contaminants peuvent pénétrer dans les pipelines, notamment : Sable et poussière. Particules métalliques. Fragments de plastique. Débris de coupe de tuyaux. Résidus de soudure. Matériaux d'étanchéité. Déchets de construction. Si le système n'est pas correctement rincé avant la mise en service, ces contaminants peuvent circuler dans tout le réseau hydraulique. Au fil du temps, ils peuvent s’accumuler dans le réservoir d’eau, les crépines et les échangeurs de chaleur, entraînant potentiellement des restrictions de débit et des pannes d’équipement. 2.4 Contamination biologique Dans certaines conditions, notamment dans les réservoirs ouverts ou les systèmes avec pénétration d'oxygène et traitement de l'eau inadapté, des micro-organismes peuvent se développer et former des biofilms. La contamination biologique peut contribuer à : Accumulation de boues. Odeurs désagréables. Débit d’eau restreint. Transfert de chaleur réduit. Corrosion influencée microbiologiquement. Cependant, la croissance biologique n’est pas une conséquence inévitable du chauffage et du refroidissement répétés de l’eau. Son développement dépend de la configuration du système, de la chimie de l’eau, de la température, de la disponibilité des nutriments et des conditions microbiennes. 3. Inspection de routine des réservoirs d’eau : de petits détails font une grande différence L’entretien du réservoir d’eau doit commencer par des inspections externes et opérationnelles régulières. De nombreux problèmes graves peuvent être évités en identifiant à un stade précoce des défauts relativement mineurs. 3.1 Garder l'extérieur du réservoir propre et intact La surface externe du réservoir d'eau doit être maintenue propre et protégée d'une exposition prolongée à l'humidité, à la saleté et aux substances corrosives. Lors de l'inspection de routine, le personnel de maintenance doit vérifier : Corrosion superficielle. Dommages mécaniques. Revêtements de protection endommagés. Isolation détériorée. Fuite d'eau. Condensation. Pénétration de l'humidité sous l'isolant. Fondation du réservoir et conditions de support. Les installations extérieures nécessitent une attention particulière car le réservoir peut être exposé à la pluie, à la neige, aux rayons ultraviolets et aux variations de température. Pour les applications à eau glacée, une isolation et un pare-vapeur endommagés peuvent permettre à la condensation de se développer, augmentant ainsi le risque de corrosion sous l'isolation. 3.2 Inspecter les raccordements d'eau, les brides et les connecteurs flexibles Les pompes de circulation et autres équipements mécaniques peuvent générer des vibrations lors d'un fonctionnement à long terme. Au fil du temps, les vibrations, les dilatations et contractions thermiques peuvent contribuer à la détérioration ou au desserrage de certaines connexions hydrauliques. Les points d’inspection courants comprennent : Raccordements d'entrée et de sortie du réservoir. Connexions à brides. Connecteurs de tuyaux flexibles. Raccords filetés. Joints et joints. Vannes d'isolement. Raccordements vase d'expansion. Raccordements d'évacuation. Même une fuite relativement petite ne doit pas être ignorée. Dans un système hydraulique fermé, des pertes et des réapprovisionnements répétés en eau peuvent introduire de l'oxygène et des minéraux supplémentaires, accélérant ainsi la corrosion et la contamination. Tout réglage ou remplacement nécessaire doit être effectué après une isolation et une dépressurisation sûres, en suivant les instructions du fabricant concerné. 3.3 Vérifier le niveau d'eau ou la pression du système Les exigences de maintenance diffèrent entre les systèmes hydrauliques ouverts et fermés. Pour les réservoirs d'eau ouverts ou atmosphériques : Vérifiez le niveau d'eau réel. Inspectez le robinet à flotteur ou le système d’eau d’appoint automatique. Vérifiez l’exactitude des capteurs de niveau d’eau. Vérifiez les connexions de trop-plein et de drainage. Inspectez la présence de corps étrangers à l’intérieur du réservoir. Vérifiez que le couvercle du réservoir est correctement installé. Pour les systèmes hydrauliques fermés et sous pression : Vérifiez les pressions du système de froid et de fonctionnement. Inspectez le vase d’expansion. Vérifiez les fluctuations anormales de pression. Inspectez le système de remplissage automatique, là où il est installé. Vérifier l'état des dispositifs de décompression. Enquêtez sur les besoins fréquents en eau d’appoint. Un réservoir tampon sous pression fermé ne nécessite normalement pas le même robinet à flotteur et le même dispositif de contrôle du niveau d'eau qu'un réservoir de stockage atmosphérique. 3.4 Utiliser une protection redondante du niveau d'eau si nécessaire Pour les grands réservoirs de stockage thermique atmosphérique, le recours à un seul robinet à flotteur ou à un seul interrupteur de niveau d'eau peut introduire des risques opérationnels inutiles. Une défaillance du système de contrôle de l’eau d’appoint peut entraîner : Débordement d'eau continu. Consommation d'eau inutile. Perte d'énergie thermique stockée. Dommages aux équipements environnants. Risques électriques et de sécurité des bâtiments. Pour les applications commerciales appropriées, les ingénieurs doivent envisager des alarmes de niveau élevé indépendantes, une protection d'arrêt automatique de niveau élevé et des dispositifs de trop-plein correctement dimensionnés. Une protection de bas niveau peut également être nécessaire pour empêcher les pompes de circulation de fonctionner dans des conditions inappropriées. La protection redondante est particulièrement utile pour les salles mécaniques et les installations commerciales sans surveillance. 4. Comment les réservoirs d’eau sale réduisent les performances du système de pompe à chaleur Un réservoir d’eau contaminé peut affecter l’ensemble du système de chauffage et de climatisation par plusieurs mécanismes différents. 4.1 Débit d'eau réduit À mesure que la boue, la rouille et d’autres particules s’accumulent, les filtres, les crépines et les passages hydrauliques étroits peuvent progressivement se boucher. La relation entre la puissance calorifique, le débit d’eau et la différence de température peut être exprimée comme suit : Q = 1,163 × V × ΔT Où: Q = Puissance thermique transférée par l'eau (kW). V = Débit d'eau (m³/h). ΔT = Différence de température de l'eau de soufflage et de retour (°C). Par exemple, considérons un système conçu pour fournir environ 12 kW de capacité de chauffage avec une différence de température d'eau de 5°C. Le débit d'eau requis est d'environ : 12 ÷ (1,163 × 5) = 2,06 m³/h. Si la contamination réduit le débit d'eau à environ 1,03 m³/h alors que la différence de température reste inchangée, la chaleur transférée par l'eau en circulation chuterait à environ 6 kW. État de fonctionnement Système propre Système restreint Débit d'eau 2,06 m³/h 1,03 m³/h Différence supposée de température de l’eau 5°C 5°C Taux de transfert de chaleur calculé 12 kW 6 kW Taux de transfert de chaleur relatif 100% 50% Ceci est un calcul illustratif. Dans un système de pompe à chaleur réel, la différence de température, la puissance du compresseur et la réponse du contrôle peuvent également changer. Néanmoins, cela démontre clairement l’importance d’un débit d’eau adéquat. 4.2 Efficacité réduite du transfert de chaleur Les dépôts sur les surfaces des échangeurs de chaleur créent une résistance thermique supplémentaire. À mesure que la contamination augmente, la pompe à chaleur devra peut-être fonctionner dans des conditions moins favorables pour transférer la quantité de chaleur requise. Les conséquences possibles incluent : Augmentation de la température de condensation du réfrigérant en mode chauffage. Augmentation de la température du compresseur. COP réduit. Périodes de fonctionnement plus longues. Capacité de chauffage ou de refroidissement limitée. Pressions de fonctionnement anormales. Le nettoyage des échangeurs de chaleur contaminés et le maintien d’une qualité d’eau appropriée peuvent aider à restaurer les performances là où l’encrassement est la cause sous-jacente. 4.3 Augmentation de l’énergie de pompage et de la résistance hydraulique Les filtres obstrués et les canalisations contaminées augmentent les pertes de pression du système. En fonction du type de pompe et de la stratégie de contrôle, la pompe de circulation peut : Fournit un débit d’eau inférieur. Augmentez sa vitesse pour maintenir le débit requis. Consommez plus d’électricité en compensant une résistance accrue. Fonctionner en dehors de sa plage de fonctionnement prévue. Dans les cas graves, une circulation insuffisante peut déclencher des alarmes de protection de la pompe à chaleur. 4.4 Exigences de température d'alimentation en eau plus élevées Lorsque les performances du chauffage intérieur se détériorent, certains utilisateurs augmentent simplement la température de l'eau d'alimentation de la pompe à chaleur. Par exemple, un système qui fournissait initialement un chauffage adéquat à 35 °C peut être ajusté à 40 °C ou 45 °C pour tenter de compenser une mauvaise circulation ou un mauvais transfert de chaleur. Même si cela peut améliorer temporairement le confort intérieur, cela ne résout pas le problème sous-jacent de la contamination. Des températures d'eau d'alimentation plus élevées augmentent généralement l'élévation de température requise d'une pompe à chaleur air-eau, réduisant potentiellement l'efficacité du chauffage. L’augmentation de la température de l’eau ne doit pas remplacer le diagnostic des problèmes du système hydraulique. 5. Un exemple pratique sur le terrain : lorsque la pompe à chaleur n'est pas le problème Le matériel de référence de cet article décrit deux projets de chauffage à Zhangjiakou, dans le nord de la Chine, impliquant des systèmes équipés de radiateurs en fonte et de plusieurs ventilo-convecteurs. Après environ six mois d'exploitation, une contamination importante par la rouille a été observée dans l'eau en circulation. Des produits de corrosion et des dépôts s'étaient accumulés dans le système hydraulique, finissant par bloquer les crépines desservant les ventilo-convecteurs. En conséquence, les températures intérieures n’ont pas pu atteindre les niveaux attendus. Le problème apparent était une capacité de chauffage insuffisante. Cependant, le problème sous-jacent était la circulation restreinte de l’eau causée par la contamination du système. Après avoir nettoyé les composants hydrauliques concernés et rétabli la circulation de l’eau, les performances du chauffage intérieur se seraient rapidement améliorées. Cet exemple illustre un principe d'ingénierie important : Lorsqu’un système de pompe à chaleur ne fournit pas suffisamment de chauffage, le remplacement de la pompe à chaleur ou l’augmentation de sa capacité ne devrait pas être la première réponse. Les ingénieurs doivent d’abord étudier : Débit d'eau réel. Températures de l'eau d'alimentation et de retour. Conditions de la crépine et du filtre. Qualité de l'eau. Fonctionnement de la pompe de circulation. Performances des unités terminales. Equilibrage hydraulique. Contamination potentielle à l’intérieur du système. Un problème hydraulique correctement diagnostiqué peut être résolu sans remplacer un équipement coûteux. 6. Comment nettoyer un réservoir tampon ou un réservoir de stockage thermique La procédure de nettoyage appropriée dépend du matériau du réservoir, de la configuration du système, du type de contamination et des exigences du fabricant de l'équipement. Le nettoyage d’un réservoir de stockage thermique atmosphérique est différent du nettoyage d’un réservoir tampon sous pression scellé. La procédure suivante fournit un cadre général de maintenance professionnelle. Étape 1 : Évaluez le système avant le nettoyage Avant le début de la maintenance, enregistrez les conditions de fonctionnement existantes. Les mesures recommandées incluent : Températures d'eau d'entrée et de sortie de la pompe à chaleur. Débit d'eau. Pression du système. Filtrer la pression différentielle, le cas échéant. Conditions de fonctionnement de la pompe de circulation. Consommation d'électricité. Performances de chauffage ou de refroidissement intérieur. Qualité de l'eau et contamination visible. Ces enregistrements fournissent une base de référence utile pour évaluer les résultats après le nettoyage. Étape 2 : Arrêter et isoler l'équipement en toute sécurité Sélectionnez une période de maintenance appropriée, de préférence en dehors des pics de demande de chauffage ou de refroidissement. Le personnel de maintenance qualifié doit : Arrêtez la pompe à chaleur. Arrêtez les pompes de circulation. Isoler les alimentations électriques concernées. Laissez le système atteindre une température sûre. Isoler les circuits hydrauliques concernés. Dépressurisez en toute sécurité la section à entretenir, le cas échéant. En cas de gel, une protection temporaire contre le gel doit être maintenue tout au long du processus de maintenance. Étape 3 : Vidangez le réservoir d'eau Utilisez le raccord de drainage désigné pour éliminer l'eau du réservoir. Inspectez l’eau rejetée à la recherche de signes de contamination, tels que : Particules de rouille brun rougeâtre. Boue noire. Gisements minéraux. Solides en suspension. Odeurs inhabituelles. Le fluide rejeté doit être manipulé conformément aux exigences environnementales locales, notamment lorsqu'il contient du glycol, des additifs chimiques ou des inhibiteurs de corrosion. Étape 4 : Éliminer les sédiments et la contamination interne Selon la conception du réservoir, les méthodes de nettoyage appropriées peuvent inclure : Rinçage d'eau contrôlé. Extraction de sédiments. Nettoyage mécanique sans dommage par les ouvertures de service. Nettoyage chimique approuvé par le fabricant. Procédures professionnelles de nettoyage sur place. Les outils et méthodes de nettoyage doivent être compatibles avec le matériau du réservoir, les revêtements internes et la construction du récipient sous pression. Pénétrer dans un grand réservoir d'eau peut constituer un travail en espace confiné et ne doit jamais être traité comme un entretien de routine sans une évaluation appropriée de l'espace confiné, un personnel formé et des procédures de sécurité applicables. Étape 5 : Éliminez le calcaire si nécessaire Si des gisements minéraux importants sont identifiés, un détartrant approprié peut être nécessaire. La sélection chimique doit prendre en compte : Matériau du réservoir. Revêtements de protection internes. Matériaux d'échangeur de chaleur. Joints et garnitures. Exigences en matière de traitement de l'eau. Compatibilité chimique. Recommandations du fabricant. La concentration chimique, la température et la durée de contact doivent suivre les instructions approuvées du produit de nettoyage. Un détartrant inapproprié peut endommager l'acier inoxydable, l'aluminium, le cuivre, les revêtements de protection ou les matériaux d'étanchéité. C’est pour cette raison qu’un nettoyage chimique agressif ne doit jamais être effectué sans vérifier la compatibilité des matériaux. Étape 6 : Rincez tout le système hydronique Le nettoyage du réservoir d’eau seul peut ne pas suffire. La contamination peut également être présente à l’intérieur : Principales canalisations d'alimentation et de retour. Circuits de chauffage au sol. Ventilo-convecteurs. Radiateurs. Collecteurs. Échangeurs de chaleur. Pompes de circulation. Crépines et séparateurs de boues magnétiques. Si ces composants restent contaminés, des particules peuvent rapidement retourner dans le réservoir nettoyé. Selon l'état du système, un équipement de rinçage professionnel ou des méthodes de nettoyage sur place approuvées peuvent être nécessaires. Étape 7 : Remplissez, traitez et purgez le système Après le nettoyage, remplissez le système hydraulique avec de l'eau répondant aux exigences du fabricant de la pompe à chaleur. Le cas échéant, considérez : Traitement de l'eau adapté. Inhibiteurs de corrosion approuvés. Liquide antigel compatible. Contrôle de la dureté et de la conductivité de l'eau. Surveillance du pH. Élimination de l'air. Inspection du vase d'expansion. Il n'est pas recommandé de vider et de remplir à plusieurs reprises un système en boucle fermée par ailleurs propre, car l'eau douce peut introduire de l'oxygène et des minéraux supplémentaires. L’objectif est de maintenir une qualité d’eau stable à long terme, plutôt que de remplacer de manière répétée l’eau en circulation. Étape 8 : Remettre en service et vérifier les performances du système Une fois le nettoyage et le remplissage terminés : Rétablissez la pression correcte du système. Retirez l’air emprisonné. Confirmez que les pompes de circulation fonctionnent normalement. Vérifiez le système pour détecter les fuites. Vérifiez le débit d’eau minimum de la pompe à chaleur. Vérifiez les températures d’alimentation et de retour de l’eau. Équilibrage hydraulique complet si nécessaire. Testez le fonctionnement du chauffage et du refroidissement. Enregistrez les paramètres de fonctionnement après maintenance. L'efficacité du nettoyage doit être vérifiée par des données d'exploitation réelles, et non simplement par l'apparence visuelle du réservoir. 7. Le nettoyage des réservoirs d’eau peut-il améliorer l’efficacité de la pompe à chaleur de plus de 10 % ? Dans les systèmes fortement contaminés, le nettoyage et la restauration de la circulation de l’eau peuvent produire des améliorations substantielles des performances. Cependant, il serait trompeur de promettre un pourcentage fixe d’économie d’énergie pour chaque installation. L’amélioration réelle dépend : Le niveau de contamination d'origine. L'étendue des restrictions hydrauliques. Encrassement de l'échangeur de chaleur. Chimie de l'eau. Température de l'eau d'alimentation de la pompe à chaleur. Contrôle de la pompe de circulation. Demande de chauffage et de refroidissement des bâtiments. Conditions de fonctionnement en extérieur. Par exemple, considérons le système hypothétique suivant fournissant la même énergie de chauffage quotidienne avant et après la maintenance. Indicateur de performance Avant le nettoyage Après le nettoyage Puissance calorifique utile journalière 120 kWh 120 kWh COP chauffage moyen 2.8 3.2 Consommation électrique de la pompe à chaleur 42,86 kWh 37,50 kWh Économies d'électricité quotidiennes — 5,36 kWh Réduction relative de l’électricité — 12,5% Cet exemple montre comment le rétablissement des performances d'un système de pompe à chaleur pourrait réduire la consommation d'électricité de plus de 10 % dans des conditions particulières. Il s'agit d'un calcul illustratif et non d'un résultat de terrain garanti. Les économies réelles doivent être évaluées dans des conditions de fonctionnement comparables, notamment la température extérieure, la température intérieure, la demande de chauffage et la durée de fonctionnement. Le but du nettoyage est de restaurer et de maintenir les performances du système, plutôt que de promettre un pourcentage arbitraire d’économie d’énergie. 8. À quelle fréquence les réservoirs d’eau des pompes à chaleur doivent-ils être nettoyés ? Il n’existe pas d’intervalle de nettoyage universel adapté à chaque système de pompe à chaleur. La fréquence de maintenance doit être déterminée par la configuration du système, la qualité de l'eau, les conditions de fonctionnement, les exigences en matière d'équipement et les résultats de l'inspection. Le tableau suivant fournit un cadre préliminaire de maintenance préventive. Article d'entretien Intervalle d’inspection ou d’entretien suggéré État du réservoir externe Tous les 3 à 6 mois Fuites et connexions visibles Tous les 3 à 6 mois Pression du système ou niveau d'eau atmosphérique du réservoir Régulièrement et pendant l'entretien courant Robinet flotteur et protection anti-débordement Tous les 3 à 6 mois, le cas échéant Inspection du filtre en Y Tous les 3 à 6 mois ou en fonction de la perte de pression Séparateur de boues magnétique Selon le niveau de contamination et les recommandations du fabricant Tests de qualité de l'eau Annuellement ou au besoin Inspection du vase d'expansion Annuellement Inspection de l’isolation et du pare-vapeur Annuellement Évaluation de l’état interne du réservoir Basé sur l'accessibilité et l'état du système Nettoyage du réservoir plein et du système Basé sur la condition, avec évaluation périodique Pour les systèmes contenant des radiateurs en fonte plus anciens, nécessitant fréquemment de l'eau d'appoint ou fonctionnant dans des conditions de qualité d'eau difficiles, des inspections plus fréquentes peuvent être nécessaires. Un système nouvellement mis en service peut également nécessiter une inspection antérieure du filtre pour identifier les débris de construction résiduels. Une évaluation des travaux d'entretien majeurs sur deux à trois ans peut être utile pour certains projets. Toutefois, tout rinçage inutile du système complet doit être évité lorsque la qualité de l’eau, le débit et les performances du système restent satisfaisants. 9. Mieux vaut prévenir la contamination qu’un nettoyage répété Un système de pompe à chaleur bien conçu ne doit pas dépendre entièrement d’une maintenance corrective. La prévention commence dès les étapes de conception et d’installation. Les mesures recommandées comprennent : Rinçage complet du système avant la mise en service. Qualité d’eau de remplissage appropriée. Tuyaux barrière à l'oxygène si nécessaire. Choix correct du vase d'expansion. Séparation d'air efficace. Séparateurs de boues magnétiques appropriés. Crépines et filtres accessibles. Traitement adéquat de l'eau. Minimiser l’eau d’appoint inutile. Raccordements de drainage et de service accessibles. Surveillance régulière de la qualité de l'eau et du débit. Pour les systèmes combinant des pompes à chaleur avec des réseaux de radiateurs existants, une attention particulière doit être portée aux produits de corrosion existants. La rénovation d'une thermopompe à haut rendement dans un vieux système hydronique contaminé sans préparation adéquate peut compromettre la performance de l'ensemble de l'installation. Le traitement de l’eau et le contrôle de la contamination doivent donc être considérés comme faisant partie de l’investissement initial dans la fiabilité du système. 10. Le nettoyage des réservoirs d’eau comme nouvelle opportunité de croissance des bénéfices Pour de nombreux distributeurs de pompes à chaleur et entrepreneurs en CVC, les revenus commerciaux proviennent principalement de la vente d’équipements et de projets d’installation. Après la période de garantie, les interactions avec les clients peuvent devenir limitées, sauf en cas de panne de l'équipement. Cependant, la maintenance préventive professionnelle offre la possibilité d’établir un modèle économique plus durable. Plutôt que d’attendre que des problèmes surviennent, les entrepreneurs peuvent proposer des services de maintenance structurés tout au long du cycle de vie d’une installation de pompe à chaleur. Forfaits de services de maintenance potentiels Forfait Services Contenu principal du service Maintenance préventive annuelle Inspection visuelle, vérification des paramètres de fonctionnement, inspection des fuites et maintenance de base Gestion de la qualité de l'eau Échantillonnage d’eau, analyse de la qualité de l’eau et recommandations de traitement Entretien des filtres et des séparateurs de saletés Nettoyage des crépines, désembouage et inspection hydraulique Nettoyage du réservoir d'eau Évaluation de la contamination interne, élimination des sédiments et nettoyage approprié Rinçage du système hydronique Nettoyage des canalisations, radiateurs, boucles de chauffage au sol et circuits de ventilo-convecteurs Optimisation des performances du système Equilibrage hydraulique, optimisation de la température et réglage du contrôle des pompes Contrats de maintenance commerciale Maintenance programmée, rapports de performances et support technique Cette approche permet aux entrepreneurs de générer des revenus au-delà de l’installation initiale de l’équipement. Il offre également aux clients une valeur mesurable grâce à une fiabilité améliorée du système et à une maintenance préventive. L’objectif ne doit pas être de vendre des services de nettoyage inutiles. Au lieu de cela, les entrepreneurs devraient fournir des recommandations basées sur l'état, étayées par les résultats de l'inspection et les données d'exploitation réelles. 11. Des ventes d'équipements aux revenus de services récurrents Une entreprise de pompes à chaleur durable doit prendre en compte le cycle de vie complet du client. Un modèle économique conventionnel suit souvent ce processus : Vente d'équipement → Installation → Service de garantie → Réparation occasionnelle. Un modèle de service axé sur le cycle de vie peut suivre une approche plus globale : Vente d'équipements → Installation professionnelle → Mise en service → Maintenance préventive → Gestion de la qualité de l'eau → Optimisation des performances → Contrats de service à long terme. La deuxième approche crée davantage d’opportunités d’engagement client continu. Les avantages potentiels pour les distributeurs et les entrepreneurs comprennent : Revenus de maintenance récurrents. Amélioration de la fidélisation de la clientèle. Réduction des réclamations évitables au titre de la garantie. Des capacités de service locales plus fortes. Satisfaction client accrue. Potentiel d’achat répété plus élevé. Meilleure compréhension des performances du système installé. Différenciation plus forte par rapport aux concurrents axés sur les prix. Pour les clients, les avantages peuvent inclure : Chauffage et refroidissement plus fiables. Réduction des pertes d’énergie évitables. Identification plus précoce des pannes potentielles. Dépenses de maintenance plus prévisibles. Durée de vie utile de l’équipement plus longue. Amélioration des performances du système à long terme. Le service après-vente professionnel doit être considéré comme une activité commerciale à valeur ajoutée plutôt que comme un simple coût opérationnel. 12. Établir les attentes en matière de maintenance avant l'installation L’un des moyens les plus efficaces de développer une activité de maintenance rentable et fiable consiste à expliquer les exigences de maintenance avant que le client n’achète le système. Les clients doivent comprendre que les systèmes de pompe à chaleur, comme les autres installations mécaniques et hydroniques, nécessitent une inspection et un entretien périodiques. Les entrepreneurs doivent expliquer clairement : Quels services sont inclus pendant la période de garantie. Quelles activités de maintenance sont payantes. Intervalles d’inspection recommandés. Exigences appropriées en matière de qualité de l’eau. L’importance de l’entretien des filtres et des séparateurs de saletés. Les conditions dans lesquelles le nettoyage du système peut être nécessaire. Comment les recommandations de maintenance seront évaluées. Une communication transparente permet d'éviter les malentendus inutiles après l'installation. Dans la mesure du possible, les rapports d'entretien doivent inclure des mesures avant et après, des observations sur la qualité de l'eau, des photographies et des recommandations. Cela permet aux clients de comprendre la valeur technique et économique du service qu’ils reçoivent. 13. Vases d'expansion, réservoirs tampons et réservoirs de stockage thermique : différentes exigences de maintenance Bien que les trois composants appartiennent au système hydronique, leurs fonctions principales et leurs exigences d’entretien sont différentes. Composant Fonction principale Objectif principal de la maintenance Vase d'expansion S'adapte à la dilatation thermique et à la pression du système de contrôle Précharge de gaz, état de la membrane, fuites et connexions Réservoir tampon Augmente le volume d'eau actif et favorise un fonctionnement stable Qualité de l'eau, sédiments, isolation et raccordements hydrauliques Réservoir de stockage thermique Stocker l’énergie de chauffage ou de refroidissement pour une utilisation ultérieure Qualité de l'eau, isolation, stratification, capteurs et état structurel Un réservoir tampon et un réservoir de stockage thermique peuvent partager des principes de construction similaires et peuvent parfois être combinés en un seul récipient correctement conçu. Cependant, un vase d'expansion remplit une fonction de gestion de la pression fondamentalement différente et ne peut généralement pas être remplacé par un réservoir tampon ou un ballon de stockage thermique. Comprendre ces distinctions est essentiel pour une planification correcte de la maintenance. 14. Questions fréquemment posées Pourquoi la pompe à chaleur fonctionne normalement mais la maison n'est pas assez chaude ? Les causes possibles incluent un débit d'eau insuffisant, des crépines bloquées, des échangeurs de chaleur contaminés, de l'air emprisonné, un équilibrage hydraulique incorrect et une capacité de chauffage terminale insuffisante. Le système hydraulique doit être inspecté avant d’augmenter la capacité de la pompe à chaleur ou de remplacer l’équipement. Un ballon tampon de pompe à chaleur nécessite-t-il un nettoyage régulier ? Un réservoir tampon nécessite une inspection régulière, mais un nettoyage complet doit être basé sur la qualité de l'eau, les niveaux de contamination, les performances hydrauliques et les exigences du fabricant. Un système en boucle fermée correctement scellé et traité peut ne pas nécessiter de nettoyage interne fréquent. L’eau sale peut-elle réduire l’efficacité d’une pompe à chaleur ? Oui. L'eau contaminée peut augmenter la résistance hydraulique, restreindre la circulation et réduire les performances de transfert de chaleur. Ces problèmes peuvent augmenter l’énergie nécessaire pour fournir la même quantité de chauffage ou de refroidissement utile. Puis-je nettoyer uniquement le réservoir tampon sans rincer les canalisations ? Cela peut être suffisant lorsque la contamination est limitée au réservoir. Cependant, si des boues et des produits de corrosion sont répartis dans tout le système hydraulique, le nettoyage uniquement du réservoir risque de ne pas résoudre le problème sous-jacent. Un filtre magnétique est-il nécessaire dans un système de pompe à chaleur ? Un séparateur de boues magnétique est particulièrement utile dans les systèmes contenant des composants ferreux, tels que les tuyaux en acier et les radiateurs en fonte. Il aide à capturer les particules de corrosion magnétiques et à protéger les composants hydrauliques sensibles. Cependant, il n’élimine pas tous les types de contaminants et doit être associé à une filtration et un traitement de l’eau appropriés, si nécessaire. Tous les réservoirs d’eau doivent-ils être désinfectés pendant l’entretien ? Non. Les exigences en matière de désinfection dépendent de l’application, de la qualité de l’eau et des réglementations en vigueur. Les systèmes d'eau chaude sanitaire ont des exigences d'hygiène différentes de celles des circuits de chauffage et de refroidissement en boucle fermée. La désinfection chimique ne doit être effectuée que lorsque cela est approprié, en utilisant des procédures approuvées. Un entretien régulier peut-il générer des revenus supplémentaires pour les entrepreneurs en CVC ? Oui. La maintenance préventive professionnelle, la gestion de la qualité de l'eau, le nettoyage du système et l'optimisation des performances peuvent générer des revenus de services récurrents tout en offrant une valeur à long terme aux clients. 15. Conclusion : une véritable efficacité énergétique nécessite une gestion du système du cycle de vie La pompe à chaleur est l’équipement de conversion d’énergie de base, mais elle ne constitue qu’un composant du système complet de chauffage et de refroidissement. La performance opérationnelle finale dépend également : Conception du système hydraulique. Sélection du réservoir d'eau. Qualité de l'eau. Performances de la pompe de circulation. Efficacité du terminal. Isolation thermique. Stratégies de contrôle. Qualité de pose. Entretien préventif. Un fabricant de pompes à chaleur peut fournir des équipements de haute qualité, des données techniques et des conseils d’application. Cependant, la responsabilité de concevoir un système complet efficace nécessite également l’expertise professionnelle des ingénieurs CVC, des distributeurs et des installateurs locaux. Chaque projet a des conditions d'exploitation différentes, notamment le climat local, les tarifs de l'électricité, l'isolation des bâtiments, les horaires d'exploitation, la qualité de l'eau et les exigences des clients. C’est là que les entrepreneurs professionnels en CVC créent une réelle valeur. En combinant une conception de système appropriée avec une inspection régulière, un nettoyage basé sur l'état et une optimisation continue des performances, les entrepreneurs peuvent aider les clients à obtenir un chauffage et un refroidissement fiables, économiques et durables. Dans le même temps, la maintenance professionnelle peut devenir une source importante de revenus commerciaux récurrents. L’avenir du secteur des pompes à chaleur ne consiste pas seulement à vendre davantage d’équipements. Il s’agit d’offrir de meilleures performances du système tout au long du cycle de vie de l’équipement. À propos de cette série technique Vase d'expansion, réservoir tampon et réservoir de stockage thermique : différences et applications Partie 1 : Vases d'expansion – Principes de fonctionnement, contrôle de la pression et protection du système. Partie 2 : Réservoirs tampons – Stabilité hydraulique et fonctionnement fiable de la pompe à chaleur. Partie 3 : Réservoirs de stockage thermique – Stockage d’énergie et optimisation des coûts d’exploitation. Partie 4 : Sélection, conception et installation du réservoir d'eau. Partie 5 : Nettoyage et entretien des réservoirs d'eau en tant que nouvelle opportunité commerciale. Nous invitons sincèrement les ingénieurs CVC, les spécialistes des pompes à chaleur, les distributeurs, les installateurs et les professionnels de l'industrie du monde entier à consulter cet article, à identifier toute omission ou inexactitude et à partager leur expérience pratique en ingénierie. Grâce à un échange technique continu et au partage des connaissances, nous pouvons construire des systèmes de pompes à chaleur plus efficaces, plus fiables et plus durables. Apprenez-en davantage sur les solutions professionnelles de chauffage et de refroidissement par pompe à chaleur air-eau. Site web:www.ecoheat-pump.com
Voir plus
Dernières nouvelles de l'entreprise Réservoir d'expansion vs. réservoir tampon vs. réservoir de stockage thermique – Partie 4 : Sélection, dimensionnement, conception et installation du réservoir dans les systèmes de pompes à chaleur
2026-11-18

Réservoir d'expansion vs. réservoir tampon vs. réservoir de stockage thermique – Partie 4 : Sélection, dimensionnement, conception et installation du réservoir dans les systèmes de pompes à chaleur

Réservoir d'expansion vs. réservoir tampon vs. réservoir de stockage thermique – Partie 4 : Sélection, dimensionnement, conception et installation des réservoirs dans les systèmes de pompes à chaleur Introduction Dans un système de pompe à chaleur air-eau, la sélection d'une pompe à chaleur à haute efficacité n'est que la première étape pour obtenir des performances fiables, un confort intérieur et des coûts d'exploitation faibles. La conception du système hydraulique est tout aussi importante, en particulier la sélection, le dimensionnement et l'installation des réservoirs tampons et des réservoirs de stockage d'énergie thermique. Un réservoir d'eau sous-dimensionné peut entraîner des cycles de compresseur fréquents, un stockage thermique insuffisant et des températures d'eau instables. Un réservoir surdimensionné, cependant, peut augmenter l'investissement initial, les pertes de chaleur en veille et le temps de réponse du système. De plus, une sélection de matériaux inappropriée, une isolation insuffisante, des positions de raccordement de tuyauterie incorrectes et une mauvaise conception structurelle peuvent affecter considérablement les performances globales du système. Dans les trois articles précédents de cette série technique, nous avons discuté : Partie 1 : Réservoirs d'expansion – Contrôle de la pression et protection du système Partie 2 : Réservoirs tampons – Stabilité hydraulique et protection du compresseur Partie 3 : Réservoirs de stockage thermique – Stockage d'énergie et optimisation des coûts d'exploitation Dans ce quatrième article, nous expliquerons comment sélectionner, dimensionner, concevoir et installer correctement les réservoirs d'eau pour les systèmes de chauffage et de refroidissement des pompes à chaleur à source d'air. 1. Pourquoi le dimensionnement correct du réservoir d'eau est-il important ? L'une des questions les plus fréquemment posées dans l'industrie CVC est : Quelle doit être la taille d'un réservoir tampon ou d'un réservoir de stockage thermique pour un système de pompe à chaleur ? Il n'y a pas de réponse universelle car les différentes applications ont des exigences hydrauliques et thermiques différentes. Si le réservoir d'eau est trop petit Un réservoir sous-dimensionné peut causer : Cycles fréquents de démarrage/arrêt du compresseur, également appelés cycles courts. Fluctuations rapides des températures d'eau d'alimentation et de retour. Énergie thermique insuffisante disponible pendant le dégivrage. Stabilité réduite du système en conditions de charge partielle. Capacité de stockage thermique insuffisante. Contrainte mécanique accrue sur les composants du système. Si le réservoir d'eau est trop grand Un réservoir surdimensionné peut entraîner : Coûts d'équipement et d'installation plus élevés. Temps de chauffage ou de refroidissement initial plus longs. Pertes thermiques en veille accrues. Exigences d'espace d'installation plus importantes. Chargement structurel supplémentaire. Difficulté à terminer la charge thermique pendant la période de fonctionnement disponible. Par exemple, si un immeuble de bureaux utilise un grand réservoir de stockage thermique avec une pompe à chaleur sous-dimensionnée, la pompe à chaleur peut ne pas avoir une capacité suffisante pour charger le réservoir tout en répondant simultanément à la demande de chauffage ou de refroidissement du bâtiment. Le problème n'est pas simplement la taille du réservoir, mais l'inadéquation entre la capacité de la pompe à chaleur, la charge du bâtiment, la capacité de stockage et le temps de charge. L'objectif du dimensionnement du réservoir d'eau n'est pas de maximiser le volume d'eau, mais d'atteindre le bon équilibre entre la stabilité du système, la demande d'énergie et la performance économique. 2. Comprendre la formule de base du stockage d'énergie thermique Avant de sélectionner un réservoir de stockage thermique, les ingénieurs et les installateurs doivent comprendre la relation entre le volume d'eau, la différence de température et l'énergie thermique stockée. La quantité d'énergie thermique stockée dans l'eau peut être calculée à l'aide de : Q = m × Cp × ΔT Où : Q = Énergie thermique m = Masse d'eau (kg) Cp = Capacité thermique massique de l'eau, environ 4,186 kJ/(kg·K) ΔT = Différence de température d'eau utilisable (°C ou K) Pour les calculs d'ingénierie CVC pratiques, cette formule peut être simplifiée comme suit : Q = 0,001163 × V × ΔT Où : Q = Énergie thermique stockée (kWh) V = Volume d'eau (litres) ΔT = Différence de température utilisable (°C) Cela signifie qu'environ 1 000 litres d'eau peuvent stocker 1,163 kWh d'énergie thermique pour chaque changement de 1°C de température. Tableau de référence de la capacité de stockage d'énergie thermique Volume du réservoir d'eau ΔT = 5°C ΔT = 10°C ΔT = 20°C 100 L 0,58 kWh 1,16 kWh 2,33 kWh 200 L 1,16 kWh 2,33 kWh 4,65 kWh 500 L 2,91 kWh 5,82 kWh 11,63 kWh 1 000 L 5,82 kWh 11,63 kWh 23,26 kWh 2 000 L 11,63 kWh 23,26 kWh 46,52 kWh 5 000 L 29,08 kWh 58,15 kWh 116,30 kWh 10 000 L 58,15 kWh 116,30 kWh 232,60 kWh Ces valeurs représentent la capacité de stockage thermique théorique avant de tenir compte des pertes de chaleur du réservoir, du mélange et d'autres limitations du système. L'énergie thermique n'est pas la même que l'énergie électrique Une idée fausse courante est que le stockage de 1,163 kWh d'énergie thermique nécessite exactement 1,163 kWh d'électricité. Cela peut être approximativement vrai pour le chauffage électrique direct par résistance, mais ce n'est pas vrai pour une pompe à chaleur. L'énergie électrique requise par une pompe à chaleur dépend de son coefficient de performance (COP). Consommation d'énergie électrique = Énergie thermique ÷ COP Par exemple, chauffer 1 000 litres d'eau de 30°C à 40°C nécessite environ 11,63 kWh d'énergie thermique. Si la pompe à chaleur fonctionne avec un COP moyen de 4,0 pendant le processus de charge : Consommation d'énergie électrique = 11,63 ÷ 4,0 = 2,91 kWh Ce calcul exclut la consommation supplémentaire de la pompe de circulation et les pertes thermiques. Comprendre la différence entre l'énergie thermique et l'énergie électrique est fondamental pour concevoir un système de stockage thermique économique. 3. Comment calculer le volume requis du réservoir tampon Un réservoir tampon est principalement conçu pour augmenter le volume d'eau actif d'un système hydronique, stabiliser la température de l'eau et réduire les cycles excessifs du compresseur. Il ne doit pas être dimensionné uniquement en fonction de la superficie du bâtiment. Méthode 1 : Estimation préliminaire basée sur la superficie Dans certains projets de chauffage résidentiel, les installateurs utilisent une règle simplifiée d'environ 1 litre de volume de réservoir tampon par mètre carré de surface habitable chauffée. Par exemple : Superficie habitable chauffée Volume préliminaire du réservoir tampon 100 m² 100 L 150 m² 150 L 200 m² 200 L 300 m² 300 L Cependant, il ne s'agit que d'une référence empirique préliminaire. Deux bâtiments de même superficie peuvent avoir des pertes de chaleur, des capacités de pompe à chaleur, des unités terminales et des configurations hydrauliques complètement différentes. Par conséquent, cette méthode ne doit jamais remplacer un calcul d'ingénierie ou les exigences minimales de volume d'eau du fabricant de la pompe à chaleur. Méthode 2 : Calcul basé sur le temps de fonctionnement minimum du compresseur Une approche plus fiable techniquement consiste à calculer le volume d'eau actif requis pour absorber l'excès de puissance de la pompe à chaleur pendant le fonctionnement à faible charge. La formule simplifiée est : V = 14,33 × Pnet × t ÷ ΔT Où : V = Volume d'eau actif requis du système (L) Pnet = Puissance de la pompe à chaleur moins la charge de chauffage du bâtiment simultanée (kW) t = Temps de fonctionnement minimum souhaité du compresseur (minutes) ΔT = Variation de température d'eau admissible (°C) Exemple pratique Considérons une pompe à chaleur air-eau à onduleur de 12 kW avec les conditions de fonctionnement suivantes : Puissance de chauffage modulée minimale : 4 kW Demande de chauffage du bâtiment minimale : 1,5 kW Temps de fonctionnement minimum souhaité : 10 minutes Variation de température d'eau admissible : 5°C L'excès de capacité de chauffage est : Pnet = 4 − 1,5 = 2,5 kW Le volume d'eau actif requis est : V = 14,33 × 2,5 × 10 ÷ 5 V = environ 72 litres Si le système existant fournit 30 litres de volume d'eau en circulation effective dans ces conditions de fonctionnement, le volume tampon supplémentaire requis est d'environ : 72 − 30 = 42 litres Un réservoir tampon de 50 litres disponible dans le commerce pourrait donc être envisagé, à condition qu'il satisfasse également aux exigences minimales du fabricant en matière de volume d'eau, de débit et de dégivrage. Important : L'eau contenue dans des circuits de chauffage hydrauliquement isolés ou fermés ne doit pas être automatiquement incluse dans le volume d'eau actif disponible. 4. Comment calculer le volume requis du réservoir de stockage thermique Contrairement à un réservoir tampon conventionnel, un réservoir de stockage thermique est spécifiquement conçu pour stocker de l'énergie de chauffage ou de refroidissement utile pour une utilisation ultérieure. Sa capacité dépend principalement de : Demande de chauffage ou de refroidissement du bâtiment. Durée de stockage d'énergie requise. Temps de charge disponible. Différence de température d'eau utilisable. Puissance de la pompe à chaleur dans les conditions de charge réelles. Efficacité du stockage thermique. La formule de calcul simplifiée est : V = 860 × Q ÷ ΔT Où : V = Volume de stockage d'eau requis (L) Q = Capacité de stockage d'énergie thermique requise (kWh) ΔT = Différence de température d'eau utilisable (°C) Exemple 1 : Stockage thermique pour le chauffage d'hiver Un bâtiment nécessite une capacité de chauffage moyenne de 10 kW pendant quatre heures. Énergie thermique requise : Q = 10 × 4 = 40 kWh Supposons que le réservoir de stockage puisse fonctionner entre 45°C et 35°C. Différence de température utilisable : ΔT = 10°C Volume de stockage requis : V = 860 × 40 ÷ 10 V = 3 440 litres La capacité de stockage minimale théorique est d'environ 3,44 m³. Si seulement 90 % de l'énergie stockée théorique est effectivement utilisable, la capacité requise augmente à environ 3,82 m³. Un réservoir de stockage thermique de 4 000 litres pourrait être évalué pour cette application. Exemple 2 : Stockage d'eau glacée pour un immeuble de bureaux Un immeuble de bureaux nécessite une capacité de refroidissement de 20 kW pendant six heures pendant les périodes de tarif électrique de pointe. Énergie de refroidissement requise : Q = 20 × 6 = 120 kWh Supposons que le système de stockage d'eau glacée fonctionne entre 7°C et 12°C. Différence de température utilisable : ΔT = 5°C Volume de stockage requis : V = 860 × 120 ÷ 5 V = 20 640 litres Le volume de stockage théorique est d'environ 20,6 m³, avant de tenir compte des pertes thermiques, du mélange et de la capacité de stockage inutilisable. Une conclusion importante est que les systèmes de stockage d'eau glacée nécessitent souvent des réservoirs relativement grands car leur différence de température d'eau utilisable est limitée. Il est également nécessaire de vérifier si la pompe à chaleur ou le refroidisseur peut recharger le réservoir pendant la période de fonctionnement hors pointe disponible. 5. Sélection du bon matériau de réservoir d'eau Les réservoirs d'eau utilisés dans les systèmes de pompes à chaleur sont disponibles dans plusieurs matériaux. Le choix approprié dépend de la pression de fonctionnement, de la qualité de l'eau, de la température, de la résistance à la corrosion, de l'environnement d'installation et du budget du projet. Matériau du réservoir Avantages principaux Limites Applications typiques Acier inoxydable SUS304 Bonne résistance à la corrosion, durabilité et construction propre Sensible à certains environnements à haute teneur en chlorures Systèmes hydroniques résidentiels et commerciaux Acier inoxydable SUS316L Meilleure résistance à la corrosion liée aux chlorures par rapport au 304 Coût d'investissement plus élevé Projets avec une qualité d'eau plus exigeante Acier émaillé Bonne protection contre la corrosion lorsque le revêtement est intact L'intégrité du revêtement et l'entretien de l'anode peuvent nécessiter une attention particulière Stockage d'eau chaude et réservoirs tampons compatibles Acier au carbone Bonne résistance mécanique et rentabilité Nécessite un traitement d'eau approprié et une protection contre la corrosion Grands systèmes CVC en boucle fermée Plastique renforcé de fibre de verre (PRFV) Léger et résistant à la corrosion Limites de pression et de température variables selon la conception Grands systèmes de stockage atmosphérique Polyéthylène (PE) Léger, économique et résistant à de nombreux produits chimiques Limites de température et de pression Applications appropriées à basse température, non pressurisées Pour de nombreux projets de pompes à chaleur conventionnels, l'acier inoxydable SUS304 est une option pratique lorsque la chimie de l'eau et les conditions de fonctionnement sont compatibles. Cependant, l'acier inoxydable seul ne garantit pas une excellente isolation thermique. La performance thermique dépend principalement du matériau isolant, de son épaisseur, de sa continuité et de sa conception structurelle. Pour les systèmes en boucle fermée sous pression, le réservoir doit être spécifiquement conçu et homologué pour la pression et la température de fonctionnement maximales. Un réservoir de stockage atmosphérique ne doit jamais être utilisé comme récipient sous pression, sauf s'il est explicitement conçu et certifié à cet effet. 6. Isolation du réservoir d'eau : un facteur souvent négligé Un réservoir de stockage thermique n'est efficace que s'il peut conserver l'énergie qui y est stockée. Une mauvaise isolation peut entraîner la perte d'énergie de chauffage ou de refroidissement précieuse avant qu'elle ne soit nécessaire. Ceci est particulièrement important dans les climats froids, les installations extérieures et les systèmes avec de longues périodes de stockage thermique. Épaisseur d'isolation préliminaire recommandée Les plages d'épaisseur suivantes peuvent être utilisées comme références d'ingénierie initiales pour des matériaux isolants haute performance appropriés. Environnement d'installation Épaisseur d'isolation indicative Climat doux ou local technique intérieur conditionné 40–50 mm Local technique non chauffé ou climat plus froid 60–80 mm Climat froid ou installation extérieure exposée 80–100 mm ou plus Grand stockage thermique ou durée de stockage prolongée Basé sur le calcul des pertes thermiques Ces valeurs ne sont pas des exigences de conception universelles. L'épaisseur réelle de l'isolation doit être calculée en fonction de la conductivité thermique, des dimensions du réservoir, de la température ambiante, de la température de fonctionnement et des pertes en veille acceptables. Pourquoi une isolation à 360 degrés est essentielle Certaines installations fournissent une isolation autour des côtés du réservoir mais négligent le dessus, le dessous, les raccords de tuyauterie et les supports structurels. Ces zones peuvent créer des ponts thermiques et augmenter considérablement les pertes de chaleur. Un réservoir bien conçu doit inclure : Isolation continue autour du corps cylindrique ou rectangulaire du réservoir. Surfaces supérieure et inférieure isolées. Raccords et fixations de tuyauterie isolés. Traitement approprié des ponts thermiques structurels. Protection extérieure résistante aux intempéries pour les installations extérieures. Une barrière de vapeur continue pour les applications d'eau glacée. Dans les systèmes de refroidissement, une isolation étanche à la vapeur est particulièrement importante car la condensation peut endommager les matériaux isolants, favoriser la corrosion et réduire les performances thermiques à long terme. Un calcul simple des pertes de chaleur La perte thermique en régime permanent à travers un réservoir isolé peut être estimée à l'aide de : P = U × A × ΔT Où : P = Perte thermique (W) U = Coefficient global de transfert de chaleur (W/m²·K) A = Surface externe de transfert de chaleur (m²) ΔT = Différence de température entre l'eau stockée et l'air ambiant (K) Supposons qu'un réservoir de stockage thermique ait : Surface : 10 m² Coefficient global de transfert de chaleur : 0,4 W/m²·K Température de l'eau : 45°C Température ambiante : 5°C Perte de chaleur estimée : P = 0,4 × 10 × 40 = 160 W Sur 24 heures, l'énergie thermique perdue estimée est : 0,16 × 24 = 3,84 kWh Les pertes réelles peuvent être plus élevées lorsque les raccords de tuyauterie, les supports structurels et d'autres ponts thermiques sont inclus. Cet exemple démontre pourquoi la qualité de l'isolation est aussi importante que la capacité de stockage. 7. Conception correcte des raccords d'entrée et de sortie d'eau du réservoir L'emplacement des raccords d'entrée et de sortie d'eau affecte les performances hydrauliques, la stratification de la température, la capacité de stockage utilisable et la maintenance. Des positions de raccordement incorrectes peuvent entraîner un mélange interne excessif, réduire la quantité d'énergie stockée utilisable ou permettre aux sédiments d'entrer dans le système d'eau en circulation. Systèmes de stockage d'eau de chauffage L'eau chaude est moins dense que l'eau plus froide et a tendance naturellement à monter. Pour un réservoir de stockage de chauffage stratifié : L'eau de charge chaude doit généralement entrer près de la section supérieure. L'eau chaude fournie aux terminaux de chauffage doit généralement être tirée de la section supérieure. L'eau de retour plus froide doit généralement entrer près de la section inférieure. L'eau retournant à la pompe à chaleur est généralement tirée de la section inférieure. Cette disposition aide à maintenir la stratification thermique. Systèmes de stockage d'eau glacée Aux températures conventionnelles d'eau glacée CVC supérieures à environ 4°C, l'eau plus froide est plus dense que l'eau plus chaude. Pour un réservoir de stockage d'eau glacée stratifié : L'eau glacée doit généralement entrer près de la section inférieure. L'eau glacée fournie aux terminaux de refroidissement doit généralement être tirée de la section inférieure. L'eau de retour plus chaude doit généralement entrer près de la section supérieure. Des diffuseurs d'entrée à faible vitesse peuvent être nécessaires pour réduire la turbulence et préserver la stratification. Les raccords de tuyauterie doivent-ils être positionnés à 200 mm du haut et du bas du réservoir ? Dans certaines conceptions de réservoirs d'eau conventionnels, les ingénieurs placent les raccords à environ 200 mm sous le haut du réservoir et à 200 mm au-dessus du bas du réservoir. Cela peut fournir un espace pour la collecte d'air, l'accumulation de sédiments et les arrangements de connexion internes. Cependant, cette distance n'est pas une norme universelle. L'élévation correcte de la buse dépend de : Hauteur et diamètre du réservoir. Volume d'eau de fonctionnement effectif. Vitesse de flux interne. Configuration du réservoir et fonction hydraulique. Exigences de stratification de la température. Dispositions de collecte de sédiments et de maintenance. Pour les réservoirs atmosphériques, le raccordement supérieur doit également être coordonné avec le niveau d'eau de fonctionnement normal, la marge de sécurité et le dispositif de trop-plein. Pour les réservoirs sous pression, la conception de la buse doit être conforme aux exigences structurelles et de pression du récipient. 8. Installation correcte du capteur de température Le positionnement du capteur de température est essentiel pour la logique de contrôle de la pompe à chaleur. Si le capteur est installé dans la mauvaise position, le contrôleur peut recevoir une lecture de température qui ne représente pas fidèlement l'énergie thermique disponible. Cela peut entraîner : Arrêt prématuré du compresseur. Fonctionnement inutile du compresseur. Capacité de chauffage ou de refroidissement insuffisante. Contrôle de charge et de décharge incorrect. Fluctuations de température excessives. Dans certaines applications de réservoir tampon conventionnelles, un capteur positionné environ aux deux tiers de la hauteur du réservoir à partir du bas peut fournir une mesure utile de la température intermédiaire. Cependant, la position optimale du capteur dépend de sa fonction de contrôle. Position du capteur Fonction typique Section supérieure Surveiller l'eau chaude disponible dans les systèmes de stockage de chauffage Section médiane Surveiller la température intermédiaire du réservoir Section inférieure Surveiller les conditions de l'eau de retour ou l'eau glacée disponible Élévations multiples Évaluer la stratification thermique et l'état de charge Pour les grands réservoirs de stockage d'énergie thermique, l'utilisation de plusieurs capteurs de température est généralement préférable à la dépendance d'un seul point de mesure. Les capteurs doivent de préférence être installés dans des poches d'immersion ou des thermopuits appropriés, avec un bon contact thermique et une isolation adéquate. 9. Structure du fond du réservoir et conception porteuse La structure du fond d'un réservoir d'eau est fréquemment négligée lors de l'installation. L'eau est lourde. Un mètre cube d'eau pèse environ une tonne métrique. Capacité du réservoir d'eau Poids approximatif de l'eau 500 L 500 kg 1 000 L 1 000 kg 2 000 L 2 000 kg 5 000 L 5 000 kg 10 000 L 10 000 kg 20 000 L 20 000 kg Ces chiffres excluent le poids du réservoir, de l'isolation, de la structure de support et des accessoires. Lorsque le réservoir est rempli d'eau, son isolation inférieure et sa structure de support peuvent être soumises à des charges de compression importantes. Si la structure du fond est mal conçue, plusieurs problèmes peuvent survenir : Compression et déformation de l'isolation. Résistance thermique réduite. Affaissement structurel. Distorsion du fond du réservoir. Pertes thermiques accrues par la structure de support. Contrainte mécanique sur la tuyauterie connectée. Une installation correctement conçue doit inclure une fondation structurellement adéquate, une répartition des charges appropriée et des matériaux isolants avec une résistance à la compression suffisante à long terme. Lorsque des armatures en acier ou des structures de support sont utilisées, le pont thermique doit également être pris en compte. La structure de support doit transférer la charge en toute sécurité sans compromettre le système d'isolation. Pour les grands réservoirs commerciaux, les installations sur les toits et les locaux techniques surélevés, une vérification structurelle par un ingénieur qualifié est essentielle. 10. Choix de la bonne configuration hydraulique Différentes configurations de réservoirs d'eau répondent à différentes exigences du système. Réservoir tampon à deux tuyaux Un réservoir à deux tuyaux installé en série est couramment utilisé pour augmenter le volume d'eau actif du système. Ses principaux avantages comprennent : Conception hydraulique relativement simple. Inertie thermique accrue. Exigences d'équipement additionnel limitées. Réduction des cycles courts lorsqu'il est correctement dimensionné. Cependant, un réservoir tampon en série ne fournit pas automatiquement une séparation hydraulique entre la pompe à chaleur et les circuits de distribution. Réservoir tampon à quatre tuyaux Un réservoir tampon à quatre tuyaux peut assurer une séparation hydraulique entre le circuit primaire de la pompe à chaleur et les circuits de distribution secondaires. Cette configuration
