Nom De Marque: | Wotech |
Numéro De Modèle: | WBC-52.5C-B-S(KE) |

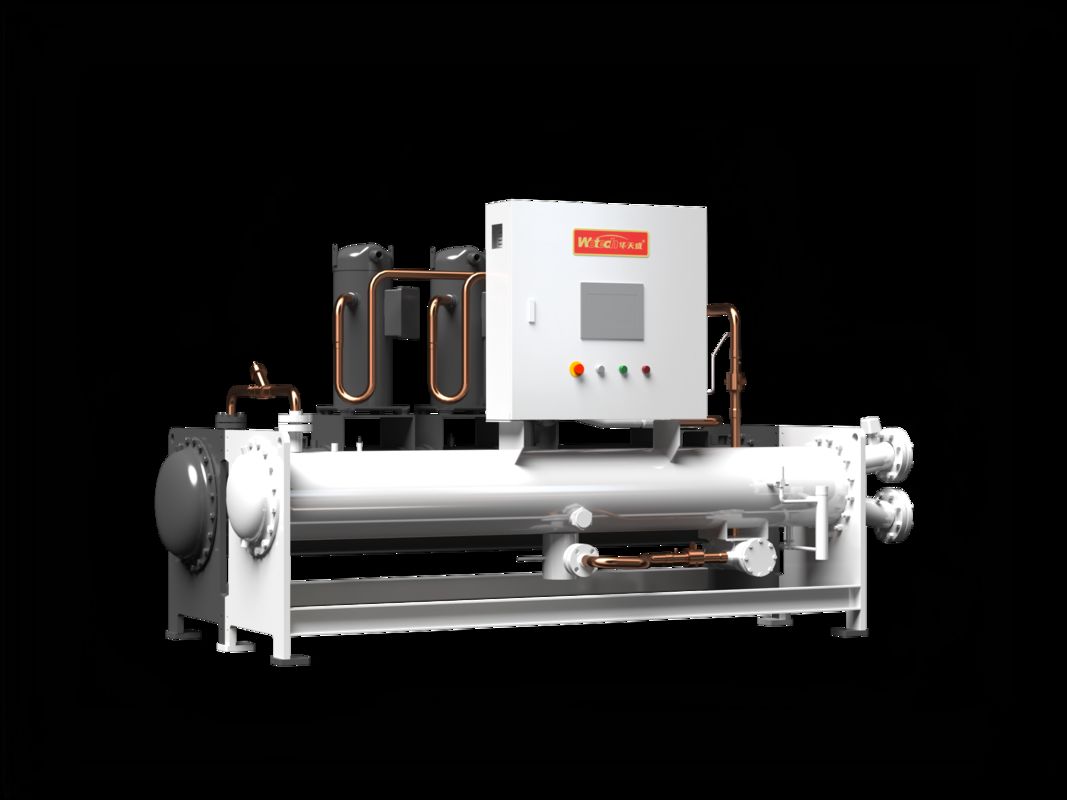

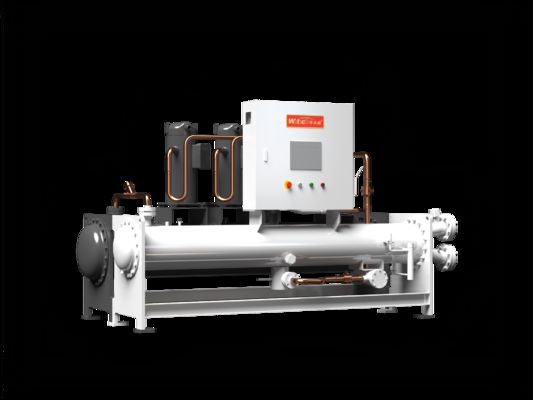

Chillers refroidis à l'eau à haut rendement pour le refroidissement des processus industriels
Compresseur à haute efficacité
Compresseur à double vis à haut rendement
Il comporte une modulation de capacité segmentée ou sans étape, permettant au compresseur d'ajuster la puissance en fonction des exigences de température du processus, maximisant ainsi l'efficacité énergétique.La conception semi-hermétique élimine le besoin de joints d'arbreLe moteur est installé séparément du corps du compresseur, ce qui facilite l'entretien et l'entretien.Incorpore le dernier profil asymétrique du rotor, avec un rotor mâle à 5 lobes et un rotor femelle à 6 lobes.Ils sont moulés de précision à l'aide de machines de broyage spéciales de haute précision pour assurer un dégagement optimal des dents et maintenir une efficacité volumétrique élevée même en fonctionnement continu..
Il est équipé d'un moteur étanche à haut rendement, résistant au fluor, économe en énergie et très fiable.
élimine le besoin d'un arbre de transmission, assurant une perte d'énergie minimale et un rendement mécanique élevé.
Port de déchargement:Équipé d'une soupape de freinage pour empêcher la rotation inverse du compresseur pendant l'arrêtLe module de protection électronique: surveillance en temps réel de la température de décharge, de la température du moteur et de la tension;protège le
le compresseur en fonctionnement anormal.
Désiqn semi-hermétique:Aucun problème de fuite de l'étanchéité de l'arbre. Le moteur et le corps sont conçus séparément pour une maintenance plus facile.
Séparateur d'huile à haut rendement intégré: la construction en fer ductile déchiré réduit le bruit de 50%, utilise un filtrage à treillis de haute précision avec une efficacité de séparation d'huile allant jusqu'à 99,79%,assurer des niveaux d'huile appropriés dans le compresseur et améliorer l'efficacité de l'échange thermique des évaporateurs.
Les rotors à double vis:Profil dentaire asymétrique le plus récent avec une différence de pression minimale entre les dents et des ports de reflux, ce qui se traduit par un rendement volumétrique élevé.
Moteur à entraînement direct: Aucune perte d'énergie par transmission mécanique, efficacité élevée, fonctionnement du compresseur à basse vitesse et faible bruit.
Les roulements de haute précision:Il a importé des roulements de haute précision de FAG (Allemagne) et SKF (Suède).
US LEESON Moteur: Moteur scellé à haute efficacité et résistant à l'oxygène avec refroidissement par réfrigérant, réduisant les émissions de chaleur et améliorant l'efficacité énergétique.
Port d'aspirationIl est équipé d'une vanne d'arrêt d'aspiration, permettant l'entretien du compresseur sans récupération du réfrigérant.
Filtre à huile:Assure une huile de lubrification propre pour éviter le colmatage des composants clés tels que la vanne de dilatation électronique.
Le condensateur
Condensateur à haut rendement
dotée d'une conception structurelle de type épingle pour une pellicule liquide mince et d'une faible résistance thermique.
Équipé d'un distributeur de réfrigérant pour assurer un débit uniforme sans zones mortes.
La technologie avancée d'arrangement des tubes offre une efficacité de transfert de chaleur élevée.
La conception de sous-refroidissement en plusieurs étapes dans la zone de sous-refroidissement améliore considérablement l'efficacité énergétique globale de l'unité.
L'évaporateur
Évaporateur à haut rendement
L'évaporateur à haut rendement assure une distribution uniforme du réfrigérant.It uses dedicated falling-film heat exchange tubes to improve heat transfer efficiency and reduce refrigerant chargeAdvanced CFD fluid simulation analysis is applied to select the optimal design for superior heat exchangeperformance.
Équipé d'un distributeur de liquide à deux étages pour une distribution uniforme, tandis que la sortie de l'évaporateur dispose d'une conception de baffle d'aspiration pour empêcher efficacement le transfert de liquide dans le compresseur.La technologie de séparation des groupes de tubes inégales assure un transfert de chaleur stableUn port de retour d'huile indépendant est conçu pour assurer un retour d'huile efficace dans des conditions de pleine charge.
Les spécifications
Le numéro de modèle. | Les résultats de l'analyse sont publiés dans le Bulletin de l'OMS.(KE) | Les résultats de l'analyse sont publiés dans le Bulletin de l'OMS.(KE) | Les résultats de l'analyse sont publiés dans le Bulletin de l'OMS.(KE) | Les produits doivent être présentés dans les conditions suivantes:(KE) | Les résultats de l'analyse sont publiés dans le rapport annuel annuel.(KE) | Les produits doivent être présentés dans les conditions suivantes:(KE) | Les produits doivent être présentés dans les conditions suivantes:(KE) | ||
Définition | USRT | 15 | 20 | 30 | 60 | 120 | 180 | 240 | |
Condition de refroidissement Température de l'eau de refroidissement: W30 à 35°C Température de l'eau refroidie: W17 à 12°C |
Capacité de refroidissement(Côté utilisateur) | KW | 51.3 | 70.5 | 104.3 | 208.6 | 415.5 | 636.0 | 852.0 |
Puissance d'entrée | KW | 11.7 | 15.5 | 22.5 | 45.0 | 70.8 | 107.3 | 141.6 | |
Actuel | Une | 20.9 | 27.7 | 40.3 | 80.5 | 126.7 | 191.9 | 253.3 | |
RSE | R/R | 4.38 | 4.55 | 4.64 | 4.64 | 5.87 | 5.93 | 6.02 | |
Puissance maximale d'entrée | KW | 14.0 | 18.6 | 27.0 | 54.0 | 85.0 | 128.8 | 169.9 | |
Courant d'entrée max. | Une | 25.1 | 33.3 | 48.3 | 96.6 | 152.0 | 230.3 | 304.0 | |
Énergie | V/PH/HZ | 380V 3N à 50HZ | 380V 3N à 50HZ | 380V 3N à 50HZ | 380V 3N à 50HZ | 380V 3N à 50HZ | 380V 3N à 50HZ | 380V 3N à 50HZ | |
Compresseur | Le type | Faites défiler | Faites défiler | Faites défiler | Faites défiler | Je vais me faire foutre! | Je vais me faire foutre! | Je vais me faire foutre! | |
Réfrigérant | R410A | R410A | R410A | R410A | R134a | R134a | R134a | ||
Quantité | Réglage | 1 | 1 | 1 | 2 | 1 | 1 | 1 | |
Comment commencer | allumée/éteinte | allumée/éteinte | allumée/éteinte | allumée/éteinte | allumée/éteinte | allumée/éteinte | allumée/éteinte | ||
Plage de réglage de l'énergie | 100% du produit | 100% du produit | 100% du produit | 100% du produit | 100% du produit | 100% du produit | 100% du produit | ||
Évaporateur | Le type | Tubes dans la coque | Tubes dans la coque | Tubes dans la coque | Tubes dans la coque | Tubes dans la coque | Tubes dans la coque | Tubes dans la coque | |
Flux d'eau du côté de l'eau refroidie | M3/h | 8.8 | 12.1 | 17.9 | 35.9 | 71.5 | 109.4 | 146.5 | |
Résistance à l'eau du côté de l'eau refroidie | Kpa | 20 | 20 | 30 | 50 | 60 | 60 | 60 | |
Interface du côté de l'eau refroidie | pouces | G2 " | G2 " | G2-1/2 " | DN80 | DN100 | DN 150 | DN200 | |
Plage de température de la solution de congélation | °C | 5 à 25 | 5 à 25 | 5 à 25 | 5 à 25 | 5 à 25 | 5 à 25 | 5 à 25 | |
Condensateur | Le type | Tubes dans la coque | Tubes dans la coque | Tubes dans la coque | Tubes dans la coque | Tubes dans la coque | Tubes dans la coque | Tubes dans la coque | |
Flux d'eau du côté de l'eau refroidie | M3/h | 11.0 | 15.2 | 22.4 | 44.8 | 89.3 | 136.7 | 183.2 | |
Résistance à l'eau du côté de l'eau refroidie | Kpa | 25 | 25 | 35 | 60 | 70 | 70 | 70 | |
Interface du côté de l'eau refroidie | pouces | G2 " | G2 " | G2-1/2 " | DN80 | DN100 | DN 150 | DN200 | |
Plage de température de la solution de congélation | °C | 15 à 40 | 15 à 40 | 15 à 40 | 15 à 40 | 15 à 40 | 15 à 40 | 15 à 40 | |
Volume du réservoir d'eau | L | 150 | 200 | 300 | 600 | / | / | / | |
Dimension de l'unité | L / W / H | mm | Le numéro 1420/860/1200 | Le nombre de personnes concernées | Le numéro de série 2220/960/1200 | 2800/1200/1500 | 3300/1500/1550 | 3650/1700/1750 | Pour les produits de la sous-traitance |
Poids unitaire | en kg | 560 | 730 | 885 | 1580 | 2150 | 2850 | 3150 | |
Opération Poids | en kg | 644 | 840 | 1018 | 1817 | 2473 | 3278 | 3623 |
