Nom De Marque: | Wotech |
Numéro De Modèle: | WBC-860.0C-B-S(KE) |

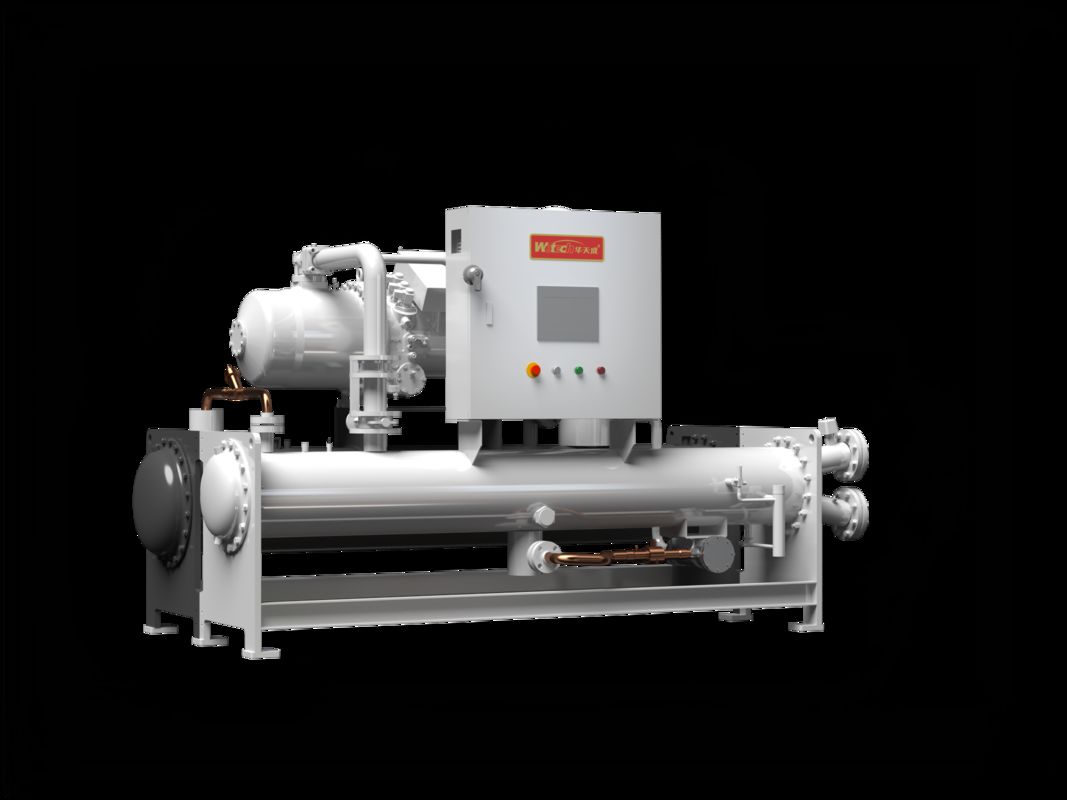

Solutions de refroidisseurs industriels à refroidissement par eau Refroidissement de précision pour la fabrication et la production
COMPRESSEUR À HAUT RENDEMENT
Compresseur à vis jumelées à haut rendement
Comprend une modulation de capacité segmentée ou progressive, permettant au compresseur d'ajuster la sortie en fonction des exigences de température du processus, maximisant ainsi l'efficacité énergétique. La conception semi-hermétique élimine le besoin de joints d'arbre, résolvant les problèmes de fuite et améliorant la fiabilité globale. Le moteur est logé séparément du corps du compresseur, ce qui facilite l'entretien et la maintenance. Intègre le dernier profil de rotor asymétrique, avec un rotor mâle à 5 lobes et un rotor femelle à 6 lobes. Ceux-ci sont rectifiés avec précision à l'aide de machines de rectification de haute précision spéciales pour garantir un jeu de dents optimal et maintenir un rendement volumétrique élevé, même en fonctionnement continu.
Équipé d'un moteur scellé à haut rendement, résistant au fluor, économe en énergie et très fiable. La conception à entraînement direct
élimine le besoin d'un arbre de transmission, assurant une perte d'énergie minimale et un rendement mécanique élevé.
Orifice de refoulement :Équipé d'un clapet anti-retour pour empêcher la rotation inverse du compresseur lors de l'arrêt. Module de protection électronique : surveillance en temps réel de la température de refoulement, de la température du moteur et de la tension ; protège le
compresseur en cas de fonctionnement anormal.
Conception semi-hermétique :Pas de problèmes de fuite des joints d'arbre. Le moteur et le corps sont conçus séparément pour faciliter l'entretien. Vanne de régulation de capacité : prend en charge la régulation de capacité progressive ou progressive.
Séparateur d'huile à haut rendement intégré : la construction en fonte ductile intégrée réduit le bruit de 50 %, utilise un tamis filtrant de haute précision avec une efficacité de séparation d'huile allant jusqu'à 99,79 %, assurant des niveaux d'huile appropriés dans le compresseur et améliorant l'efficacité de l'échange de chaleur de l'évaporateur.
Rotors à vis jumelées :Dernier profil de dents asymétrique avec une différence de pression interdentaire et des orifices de refoulement minimes, ce qui se traduit par un rendement volumétrique élevé.
Moteur à entraînement direct: Pas de perte d'énergie due à la transmission mécanique, rendement élevé, fonctionnement du compresseur à basse vitesse et faible bruit.
Roulements de haute précision :Roulements de haute précision importés de FAG (Allemagne) et SKF (Suède).
Moteur US LEESON: Moteur scellé résistant à l'oxygène à haut rendement avec refroidissement par réfrigérant, minimisant l'émission de chaleur et améliorant l'efficacité énergétique.
Orifice d'aspiration :Équipé d'une vanne d'arrêt d'aspiration, permettant l'entretien du compresseur sans récupération du réfrigérant.
Filtre à huile :Garantit une huile de lubrification propre pour éviter le colmatage des composants clés tels que le détendeur électronique. Facile à démonter et à nettoyer.
LE CONDENSEUR
Condenseur à haut rendement
Doté d'une conception structurelle de type broche pour un film liquide mince et une faible résistance thermique.
Équipé d'un distributeur de réfrigérant pour assurer un débit uniforme sans zones mortes.
La technologie avancée d'agencement des tubes offre une grande efficacité de transfert de chaleur.
La conception de sous-refroidissement à plusieurs étages dans la zone de sous-refroidissement améliore considérablement l'efficacité énergétique globale de l'unité.
L'ÉVAPORATEUR
Évaporateur à haut rendement
L'évaporateur à haut rendement assure une répartition uniforme du réfrigérant. Il utilise des tubes d'échange de chaleur à film tombant dédiés pour améliorer l'efficacité du transfert de chaleur et réduire la charge de réfrigérant. Une analyse de simulation de fluide CFD avancée est appliquée pour sélectionner la conception optimale pour des performances d'échange de chaleur supérieures.
Équipé d'un distributeur de liquide à deux étages pour une répartition uniforme, tandis que la sortie de l'évaporateur est dotée d'une conception de déflecteur d'aspiration pour empêcher efficacement le report de liquide dans le compresseur. La technologie de partitionnement inégale du groupe de tubes assure un transfert de chaleur stable. Un orifice de retour d'huile indépendant est conçu pour assurer un retour d'huile efficace dans des conditions de pleine charge.
Spécifications
N° de modèle | WBC-52.5C-B-S(KE) | WBC-70.0C-B-S(KE) | WBC-105.0C-B-S(KE) | WBC-210.0C-B-S(KE) | WBC-420.0C-B-S(KE) | WBC-630.0C-B-S(KE) | WBC-860.0C-B-S(KE) | ||
Description | USRT | 15 | 20 | 30 | 60 | 120 | 180 | 240 | |
Condition de refroidissement Température de l'eau de refroidissement : W30-35 °C Température de l'eau glacée : W17~12 °C |
Capacité de refroidissement(Côté utilisateur) | KW | 51.3 | 70.5 | 104.3 | 208.6 | 415.5 | 636.0 | 852.0 |
Puissance d'entrée | KW | 11.7 | 15.5 | 22.5 | 45.0 | 70.8 | 107.3 | 141.6 | |
Courant | A | 20.9 | 27.7 | 40.3 | 80.5 | 126.7 | 191.9 | 253.3 | |
EER | W/W | 4.38 | 4.55 | 4.64 | 4.64 | 5.87 | 5.93 | 6.02 | |
Puissance d'entrée maximale | KW | 14.0 | 18.6 | 27.0 | 54.0 | 85.0 | 128.8 | 169.9 | |
Courant d'entrée maximal | A | 25.1 | 33.3 | 48.3 | 96.6 | 152.0 | 230.3 | 304.0 | |
Alimentation | V/PH/HZ | 380V 3N~ 50HZ | 380V 3N~ 50HZ | 380V 3N~ 50HZ | 380V 3N~ 50HZ | 380V 3N~ 50HZ | 380V 3N~ 50HZ | 380V 3N~ 50HZ | |
Compresseur | Type | Scroll | Scroll | Scroll | Scroll | Vis | Vis | Vis | |
Réfrigérant | R410A | R410A | R410A | R410A | R134a | R134a | R134a | ||
Quantité | Ensemble | 1 | 1 | 1 | 2 | 1 | 1 | 1 | |
Mode de démarrage | marche/arrêt | marche/arrêt | marche/arrêt | marche/arrêt | marche/arrêt | marche/arrêt | marche/arrêt | ||
Plage de réglage de l'énergie | 100 % | 100 % | 100 % | 100 % | 100 % | 100 % | 100 % | ||
Évaporateur | Type | Tube-in-Shell | Tube-in-Shell | Tube-in-Shell | Tube-in-Shell | Tube-in-Shell | Tube-in-Shell | Tube-in-Shell | |
Débit d'eau du côté de l'eau glacée | m³/h | 8.8 | 12.1 | 17.9 | 35.9 | 71.5 | 109.4 | 146.5 | |
Résistance à l'eau du côté de l'eau glacée | Kpa | 20 | 20 | 30 | 50 | 60 | 60 | 60 | |
Interface côté eau glacée | pouce | G2" | G2" | G2-1/2" | DN80 | DN100 | DN150 | DN200 | |
Plage de température de la solution de congélation | °C | 5~25 | 5~25 | 5~25 | 5~25 | 5~25 | 5~25 | 5~25 | |
Condenseur | Type | Tube-in-Shell | Tube-in-Shell | Tube-in-Shell | Tube-in-Shell | Tube-in-Shell | Tube-in-Shell | Tube-in-Shell | |
Débit d'eau du côté de l'eau glacée | m³/h | 11.0 | 15.2 | 22.4 | 44.8 | 89.3 | 136.7 | 183.2 | |
Résistance à l'eau du côté de l'eau glacée | Kpa | 25 | 25 | 35 | 60 | 70 | 70 | 70 | |
Interface côté eau glacée | pouce | G2" | G2" | G2-1/2" | DN80 | DN100 | DN150 | DN200 | |
Plage de température de la solution de congélation | °C | 15~40 | 15~40 | 15~40 | 15~40 | 15~40 | 15~40 | 15~40 | |
Volume du réservoir d'eau | L | 150 | 200 | 300 | 600 | / | / | / | |
Dimension de l'unité | L / L / H | mm | 1420/860/1200 | 1920/920/1200 | 2220/960/1200 | 2800/1200/1500 | 3300/1500/1550 | 3650/1700/1750 | 4150/1750/1850 |
Poids de l'unité | kg | 560 | 730 | 885 | 1580 | 2150 | 2850 | 3150 | |
Poids en fonctionnement | kg | 644 | 840 | 1018 | 1817 | 2473 | 3278 | 3623 |
