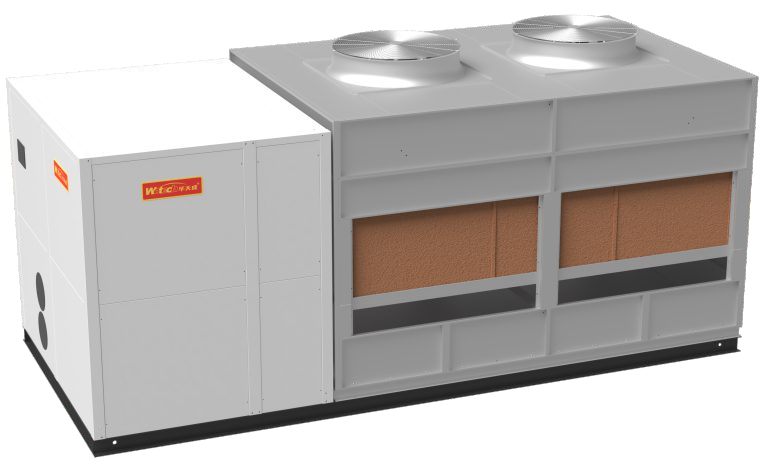

Unité de refroidissement à évaporation intégrée avec séparateur à lévitation magnétique et onduleur sans huile

Aperçu du produit

Dans un monde où les ressources énergétiques sont de plus en plus rares, Wotech reste engagé à répondre continuellement aux besoins de ses clients. Guidés par une mission environnementale mondiale et une vision d'avenir visant à améliorer l'efficacité énergétique, nous avons lancé avec succès une nouvelle génération de refroidisseurs à lévitation magnétique à condensation par évaporation intégrés et hautement fiables. Cette réalisation s'appuie sur les dernières avancées technologiques dans le domaine du froid et de la climatisation. Ce produit intègre de nombreuses réalisations technologiques de Wotech : technologie de condensation par évaporation à haut rendement, technologie de lévitation magnétique à haut rendement, technologie d'alimentation en huile à pression différentielle auto-adaptative et d'amélioration de l'efficacité, technologie de récupération de chaleur du refroidisseur à évaporation, technologie de séparation d'huile multi-étages à haut rendement, et plus encore. Il représente le point culminant parfait des 20 ans d'expertise technologique de Wotech.

Le refroidisseur à lévitation magnétique à condensation par évaporation intégré de Wotech est un refroidisseur à lévitation magnétique à haut rendement doté de modules de source de refroidissement et d'alimentation en eau glacée intégrés. Il intègre les refroidisseurs à eau traditionnels, les tours de refroidissement, les pompes à eau de refroidissement, les pompes à eau glacée et les dispositifs de remplissage d'eau à pression constante. Les clients n'ont besoin que de raccorder les tuyaux d'eau glacée et l'alimentation électrique pour un fonctionnement efficace. En tant que système de salle monté sur châssis, il peut remplacer directement les salles de climatisation conventionnelles et servir de nouveau type de système d'eau glacée pour une installation en extérieur. Ce produit est largement applicable aux projets de climatisation centrale dans les métros, les hôtels, les écoles, les centres commerciaux, les hôpitaux et autres lieux. Il peut également être utilisé pour le refroidissement des processus dans les secteurs de la production industrielle tels que les produits pharmaceutiques, l'électronique et les instruments de précision. Avec la mise en œuvre des politiques nationales de conservation de l'énergie et de réduction des émissions, les refroidisseurs à lévitation magnétique à condensation par évaporation intégrés de Wotech gagneront de plus en plus la faveur.

Caractéristiques du produit

Très économe en énergie

Compresseur à vis haute efficacité dédié au refroidissement par évaporation noyée: Dispose de la conception de profil de vis la plus avancée, haute

Les techniques d'usinage de précision atteignent une efficacité volumétrique allant jusqu'à 95 % ; Utilise des moteurs résistants au fluor à haut rendement de renommée internationale, divers

Fonctionne avec une efficacité maximale dans toutes les conditions de fonctionnement.

Évaporateur noyé à haut rendement: Utilisant la technologie d'évaporation noyée, il offre une efficacité thermique plus élevée que les évaporateurs secs traditionnels.

Augmentation de plus de trois fois, et l'efficacité énergétique de refroidissement de l'unité peut être améliorée de 14 %.

Condenseur à évaporation à haut rendement :

☆ La chaleur de condensation du réfrigérant est directement rejetée dans l'air et l'eau extérieurs, éliminant ainsi le besoin d'une étape d'échange de chaleur intermédiaire dans le système d'eau de refroidissement. Cela réduit la température de condensation de l'unité d'environ 4 °C par rapport aux unités refroidies à l'eau traditionnelles, augmentant ainsi l'efficacité de la réfrigération de 12 %. Il élimine également le besoin de pompes à eau de refroidissement, ce qui réduit considérablement la consommation d'énergie.

☆ Le système de pulvérisation d'eau en recirculation utilise des buses de type panier à haut débit et résistantes au colmatage pour assurer une distribution d'eau continue et uniforme. Cela facilite un échange de chaleur complet entre l'eau, l'air et le réfrigérant, garantissant ainsi les performances optimales de transfert de chaleur du condenseur.

☆ Utilisation de la technologie d'échange de chaleur à contre-courant air-air combinée à un garnissage en PVC pour le refroidissement, permettant une condensation du réfrigérant à haut rendement.

Source de refroidissement autonome : Le compresseur est entièrement interconnecté avec le ventilateur du condenseur et la pompe à eau. Pendant le fonctionnement à charge partielle, le ventilateur du condenseur et la pompe à eau se déchargent ou s'arrêtent automatiquement. Cela élimine efficacement l'inconvénient où la pompe à eau de refroidissement et la tour de refroidissement continuent de fonctionner à pleine charge après que le compresseur se décharge et s'arrête dans les systèmes refroidis à l'eau, améliorant considérablement l'efficacité opérationnelle du système de climatisation.

Contrôle d'énergie progressif : L'unité utilise un contrôle logique flou pour surveiller la charge de réfrigération en temps réel en fonction des fluctuations de la température de l'eau glacée, ce qui permet un réglage progressif de la capacité du compresseur pour s'adapter aux changements de charge dynamiques. Cela permet d'obtenir une efficacité élevée à charge partielle avec une précision de contrôle de la température de l'eau atteignant ±0,5 °C.

Qualité exceptionnelle

Compresseur haute fiabilité : Le compresseur à vis comporte moins de pièces mobiles. Sa marque de renommée internationale intègre un moteur résistant au fluor à haut rendement avec un module de protection électronique PTC intégré. Équipé de roulements à rouleaux SKF suédois pour l'arbre principal, il affiche une durée de vie allant jusqu'à 100 000 heures. À ce jour, des dizaines de milliers de ces compresseurs fonctionnent dans le monde entier.

Chaque unité subit des tests rigoureux d'étanchéité à l'air et de vide pour garantir l'absence de points de fuite dans l'ensemble de la machine ou de ses composants. Des tests stricts de performance, de résistance à la corrosion et de durabilité garantissent que chaque unité est un produit très fiable.

Le châssis et les plaques de boîtier du condenseur à évaporation utilisent des tôles en alliage d'aluminium-zinc galvanisé de qualité supérieure ou des plaques en acier inoxydable, qui font partie des matériaux les plus résistants à la corrosion disponibles aujourd'hui. Leur durée de vie est de 3 à 6 fois supérieure à celle des tôles galvanisées ordinaires, offrant des avantages tels qu'une résistance thermique élevée, une excellente tolérance à la chaleur et une apparence esthétique. Après le soudage, l'échangeur de chaleur subit une galvanisation à chaud complète pour améliorer sa résistance à la corrosion.

Le système d'eau de refroidissement de l'unité est équipé d'un détartreur électronique pour éliminer le tartre de l'eau de refroidissement en circuit ouvert, éliminer les algues et améliorer l'efficacité et la fiabilité opérationnelles.

Système de traitement de l'huile fiable : Le compresseur intègre un séparateur d'huile à haut rendement breveté, tandis qu'une unité externe combine des technologies mécaniques et d'adsorption pour une élimination secondaire de l'huile. De plus, une technologie unique de concentration de l'évaporateur et de retour d'huile par éjecteur est utilisée. Cela améliore l'efficacité de l'échange de chaleur tout en assurant la fiabilité de l'unité.

Technologie d'alimentation en huile à pression différentielle auto-adaptative et d'amélioration de l'efficacité (en option) ☆ Pendant la réfrigération à basse température en hiver, ajuste automatiquement l'ouverture de la vanne de stabilisation de la pression de refoulement du compresseur pour maintenir la pression de refoulement au seuil minimum requis. Cela améliore l'efficacité opérationnelle de l'unité tout en assurant la pression différentielle d'alimentation en huile nécessaire.

Installation facile

Doté d'une conception structurelle intégrée, le compresseur, l'évaporateur, le condenseur à évaporation, le module hydraulique d'eau glacée (comprenant la pompe à eau glacée, le filtre à eau et la vanne de remplissage d'eau) et le système de traitement de l'eau sont logés dans un châssis modulaire. Cette structure compacte minimise l'encombrement, les clients n'ayant besoin que de raccorder les tuyaux d'eau glacée et l'alimentation électrique pour un fonctionnement efficace. L'unité utilise une conception modulaire, divisant les gros composants en petites pièces pour un transport et un levage sur site pratiques. Elle permet le fonctionnement d'une seule unité ou le fonctionnement en réseau de jusqu'à trois unités modulaires à compresseur unique de n'importe quelle taille.

Fonctionnement silencieux

Le compresseur à vis semi-hermétique est doté d'une structure à double paroi avec des coussinets antivibratoires en équipement standard sur la base, assurant un fonctionnement souple et fiable avec de faibles niveaux de bruit. Le condenseur utilise un ventilateur axial en alliage d'aluminium spécialement conçu pour le refroidissement par évaporation, avec des pales incurvées vers l'avant et une gaine d'entrée profilée. Cette configuration offre une faible résistance à l'air, un débit d'air élevé, un faible bruit et un rendement élevé.

Contrôle intelligent

1. Contrôle intelligent

☆ L'unité utilise un contrôleur à micro-ordinateur avancé, offrant un contrôle précis, une fonctionnalité complète et une automatisation élevée.

☆Offre plusieurs paramètres de mode de fonctionnement pour répondre aux divers besoins des utilisateurs ;

☆ Plusieurs contrôles de protection automatiques assurent la sécurité opérationnelle de l'unité ;

☆ L'écran tactile de 10 pouces offre une surveillance complète des paramètres de fonctionnement de l'unité. L'interface conviviale assure un fonctionnement intuitif, permettant une véritable fonctionnalité de démarrage/arrêt en une seule touche.

2. Système de contrôle de groupe multi-unités (en option)

☆Les systèmes de contrôle de groupe multi-unités calculent automatiquement les charges en temps réel pour les systèmes de climatisation. Simultanément, sur la base des modèles de couplage de performance et de calcul de l'efficacité énergétique pour chaque appareil, ils sélectionnent automatiquement les plans de fonctionnement et les stratégies de contrôle optimaux. Cela gère intelligemment le compresseur, la pompe à eau glacée et la circulation du condenseur à évaporation. Il améliore efficacement l'efficacité opérationnelle en temps réel du système de climatisation dans des conditions de charge variable, améliore la stabilité et la précision du contrôle de la température de l'eau, augmente l'efficacité énergétique globale du système et réduit la consommation et les coûts énergétiques opérationnels.

☆ Prend en charge le contrôle de groupe en réseau pour jusqu'à 8 unités de refroidissement par évaporation du même modèle équipées de modules de refroidissement par eau autonomes ;

☆ Prend en charge le contrôle de groupe en réseau pour jusqu'à 8 unités de refroidissement par évaporation de n'importe quel modèle et leurs vannes électriques d'eau glacée correspondantes (en option), ainsi que des modules de pression d'eau externes.

Avantages technologiques

Comparaison économique

Analyse du projet d'application :

La surface du bâtiment pour la climatisation dans un certain projet est de 7 500 m². L'indice de charge de refroidissement est de 150 W/m². La charge de refroidissement de conception est de 1 125 kW. La période de fonctionnement de refroidissement est de 180 jours, avec 10 heures de fonctionnement par jour. L'efficacité de l'unité est de 0,75. Les tarifs d'électricité industrielle sont calculés à 1,0 $/kWh.
